El sensor ligero se puede utilizar para seguir una fuente de luz, pero no trabaja muy bien
porque mide solamente mide el nivel de luz en un punto. Cuando la luz total del sitio

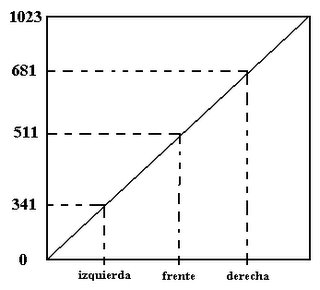

cambia, el sensor puede ser engañado. El Diferencial Light sensor presentado aquí utiliza dos LDR (Fotorresistencias) y envían la diferencia del valor de luz al Logochip. El diagrama muestra el nivel de luz leído por el Logochip que es alrededor de 511 cuando el nivel de luz esta balanceado entre los dos sensores.
Cuando el sensor derecho ve más luz, el valor aumenta y cuando el sensor izquierdo ve más luz el valor disminuye.

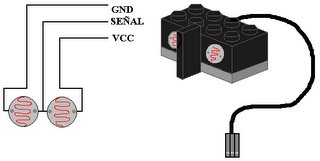

El circuito para el sensor es el que se muestra. Dos fotorresistencias hacen un divisor de voltaje. Estas podrían dividir el voltaje entre ellas en 2.5 V cada una y dependiendo de cual de ellas vea mas luz el voltaje variara de (0V a 5 V).
Yo introduje mi sensor en un pequeño ladrillo de Lego de 2x4.
